　 　Ｖｏｌ−１２４

　　　ＸＴＲＡＤＡ ＧＯＬＤ ＦＡＭＩＬＹ　組立て　　

　廣坂一家が、ＲＣカーを始めて半世紀（５０年）なります。これを記念して
　ＸＴＲＡＤＡ ＧＯＬＤ ＦＡＭＩＬＹ を３０台限定で発売します。
　車は私が組み立てます。


　ＸＴＲＡＤＡ　ＧＯＬＤのキットが入荷しました。
　そしてこれから組立てに取りかかります。





　シリアルＮＯ入りのＴシャツもすでに出来ています。　１〜３０
　主に海外向けなので、サイズは、ＬＬのみ。












　刺繍の毛氈（敷物）とＴシャツ、ファミリー（４人）のサイン入り写真。

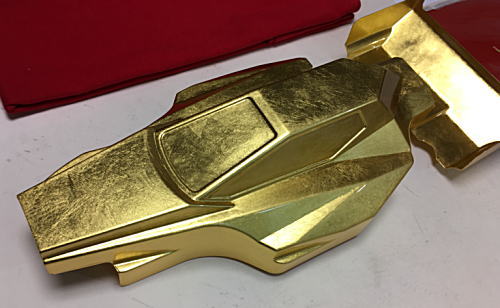

　塗装とは一味違う、金箔貼り、独特の光沢があり時間が経っても変化しません。
　仏像や食器等に使用される事も多いです。


　正美の祖父がレース用の衣装を製作する時に良く使っていました。大変高価な
　ものです。

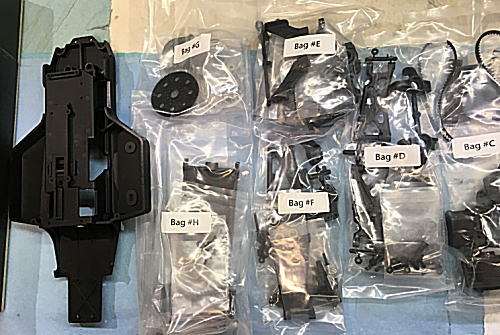

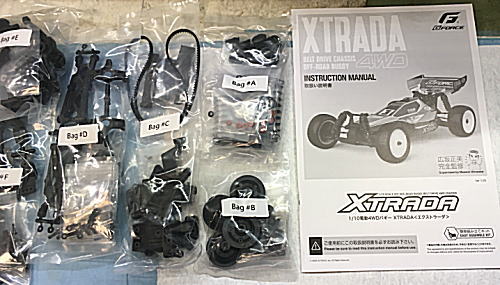

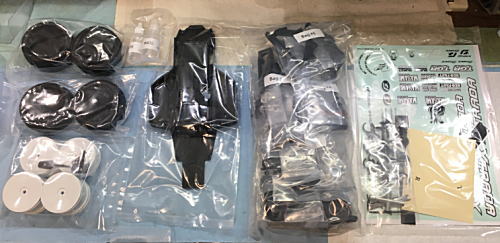

　キットの内容。

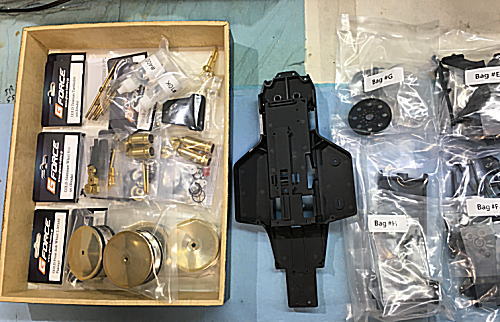

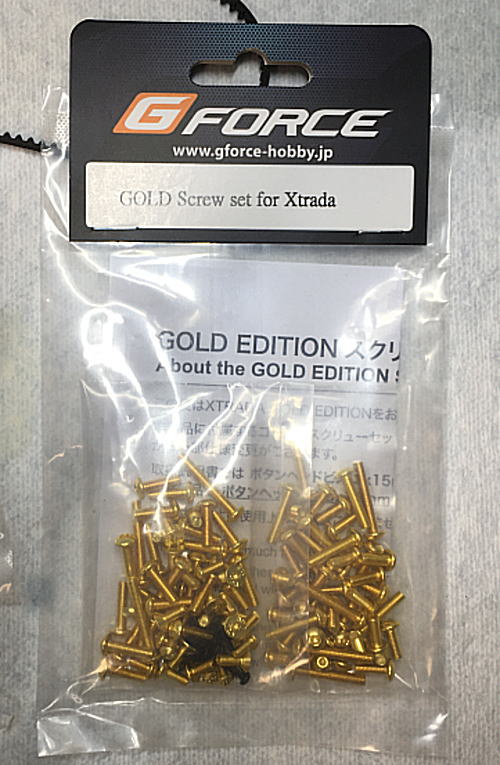

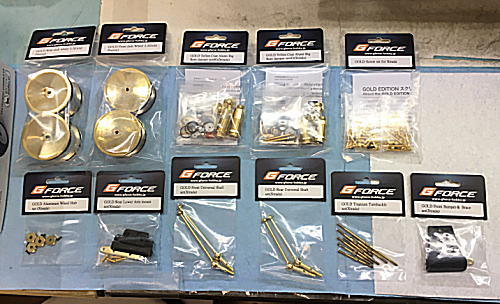

　ＸＴＲＡＤＡ　ＧＯＬＤに使用するゴールドカラーパーツ。



　キットの組立てに取りかかります。
　

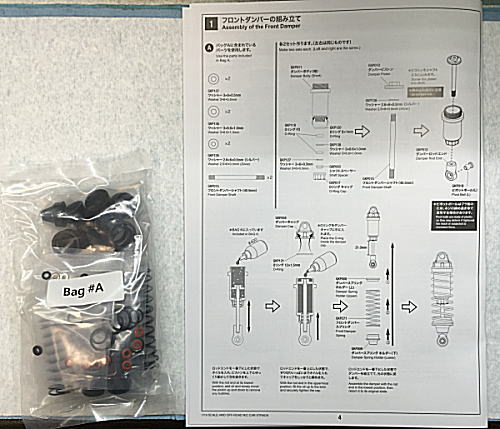

　ＢＡＧ−Ａ　ダンパー　

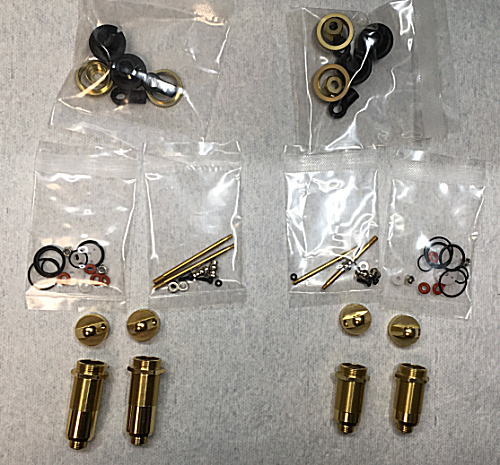

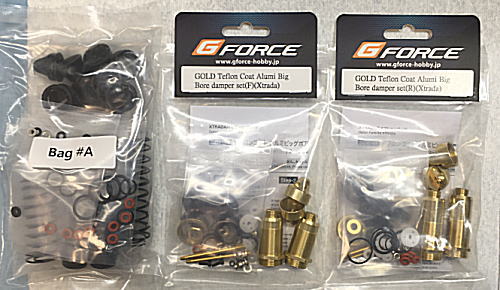

　まずはダンパーからですが、ダンパーはゴールドタイプを使用します。

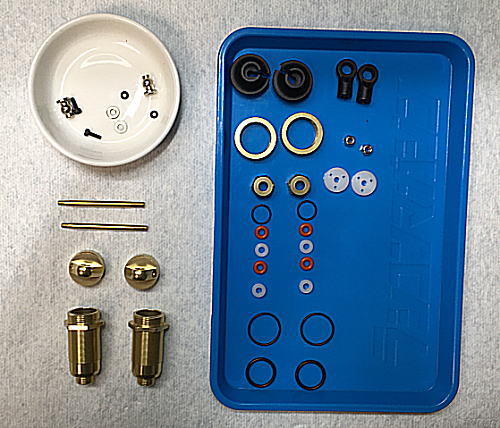

　ダンパーのパーツ。

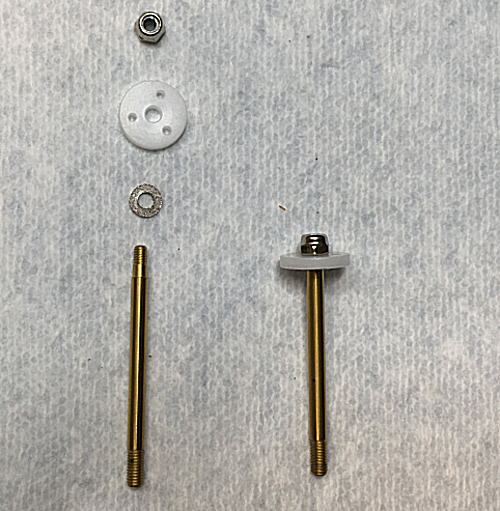

　ピストンをシャフトにとりつけますが、ナットは一杯まで締め付けず、ピストンが
　少し回る程度にします。

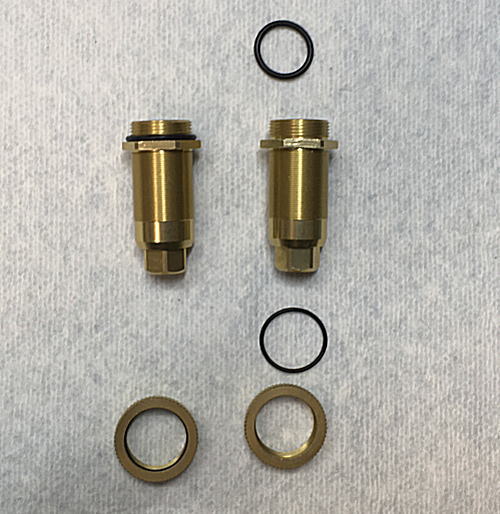

　Ｏリングをボディの上とスプリングストッパーの内側に入れます。

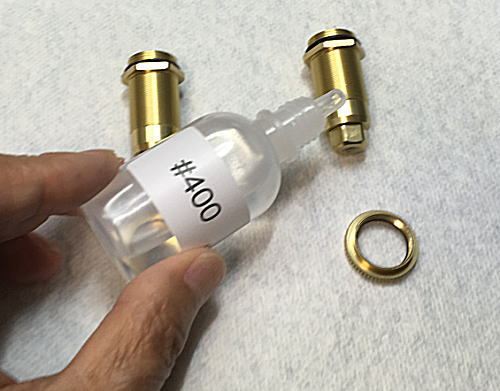

　スプリングストッパーをボディに取り付けるときは、ボディに少しオイルを塗ると
　簡単に入ります。

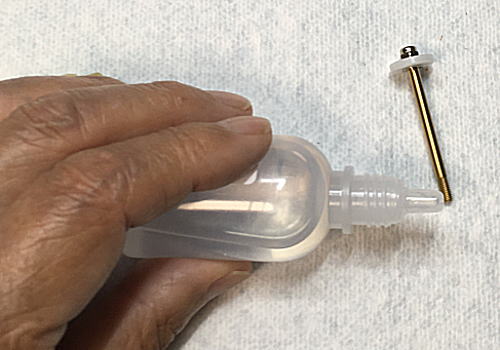

　シャフトにも少しオイルを塗ります。


　下の方から少し差し込みＯリングにオイルをつけます。

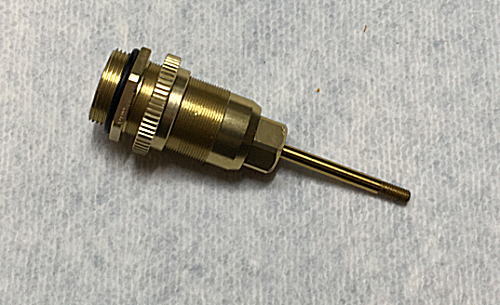

　そしてシャフトを差込みます。

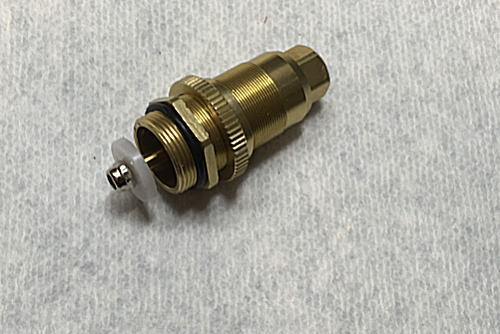

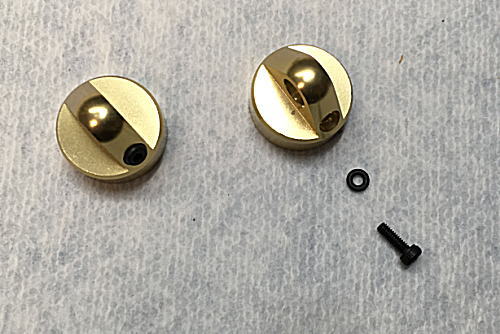

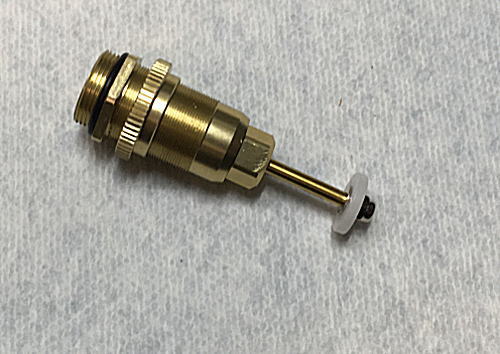

　キャップに空気抜きのビスをＯリングを入れてネジ込みます。

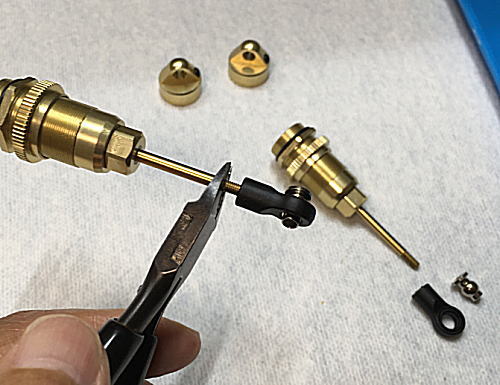

　シャフトにボールエンドを取り付けます。

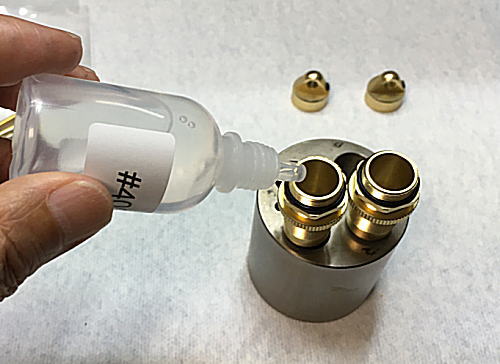

　オイルを入れますが、今回は輸送中のオイル漏れを防ぐ為にオイルは少量だけ
　入れます。

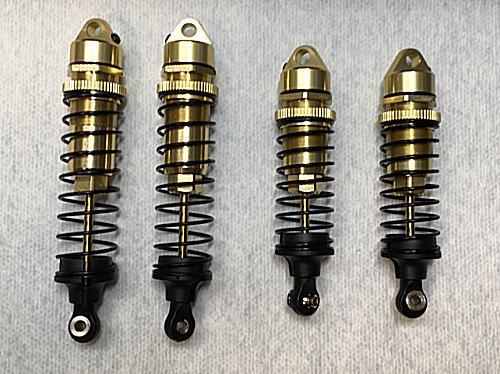

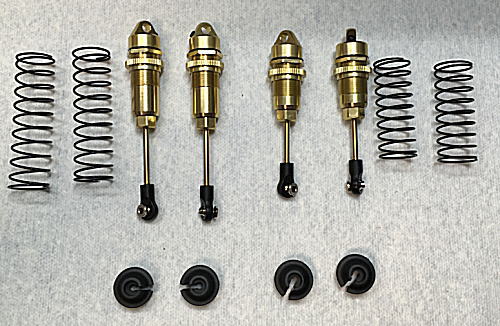

　スプリングを取り付けて、ダンパーは完成です。





　ＢＡＧ−Ｂ　ギアデフの組立て。

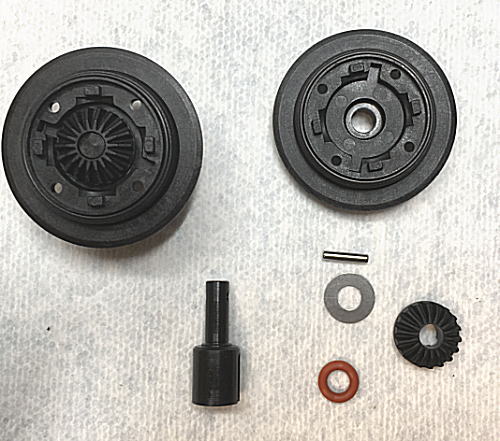

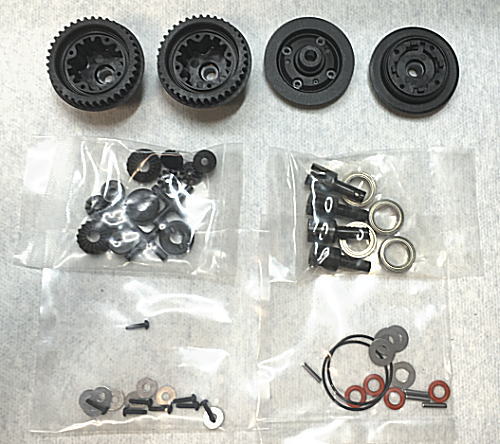

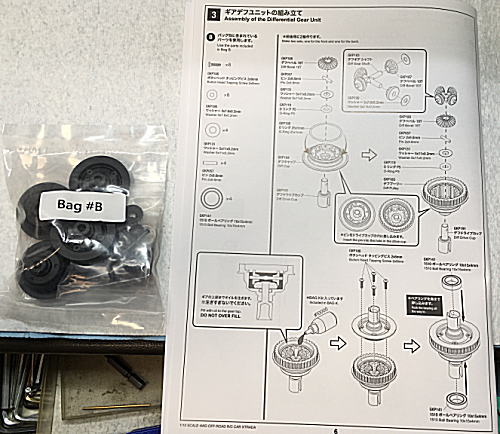

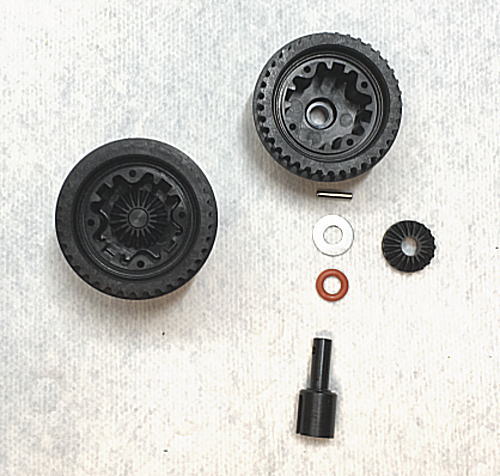

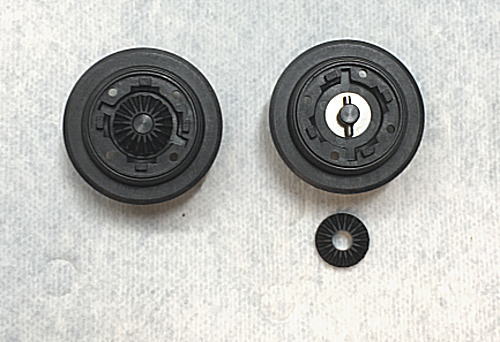

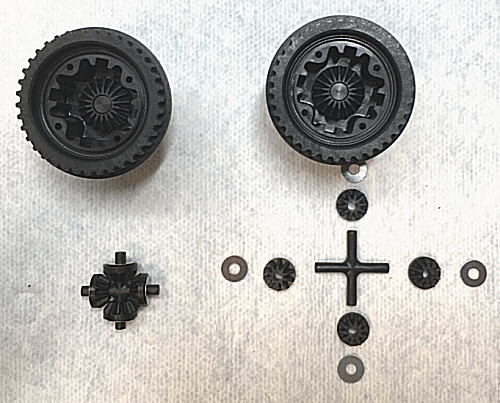

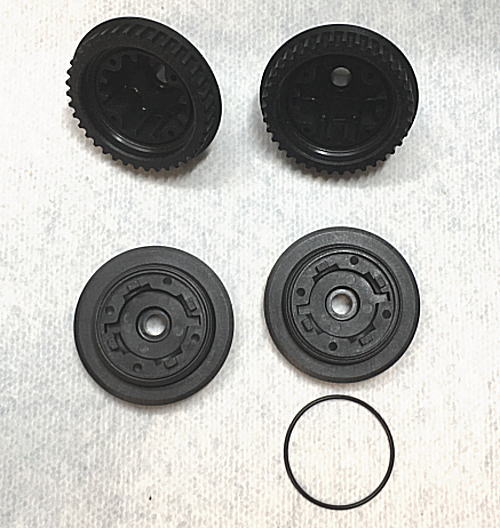

　ギアデフのパーツ。


　フタのほうに細いＯリングをはめておきます。


　ジョイントを差し込んでＯリング、ワッシャを入れピンを差込みギアを入れます。




　深い方も同じ様に組みます。

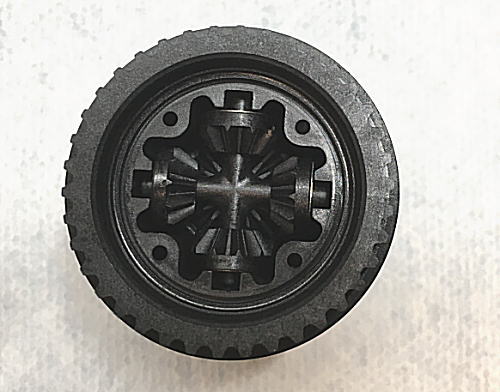

　深い方に小さなベベルをクロスバーに入れ中に収めます。

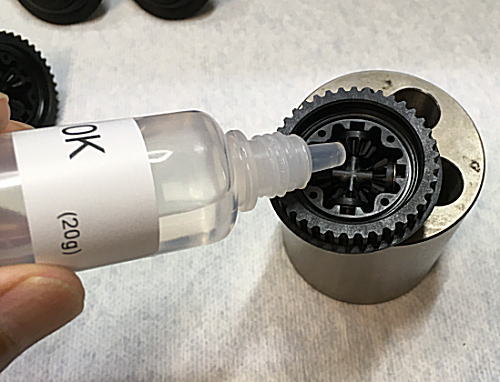

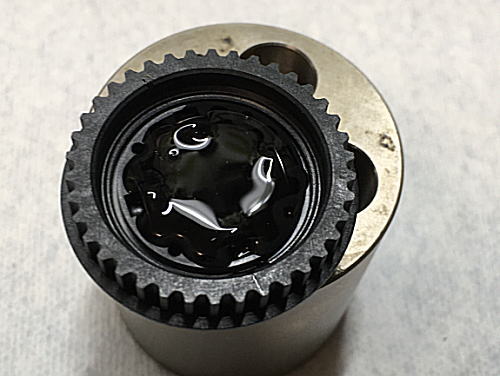

　オイルを入れます。


　オイルはギアが見えなくなる位のところまで入れます、


　フタを取りつけビスで締め込みます。

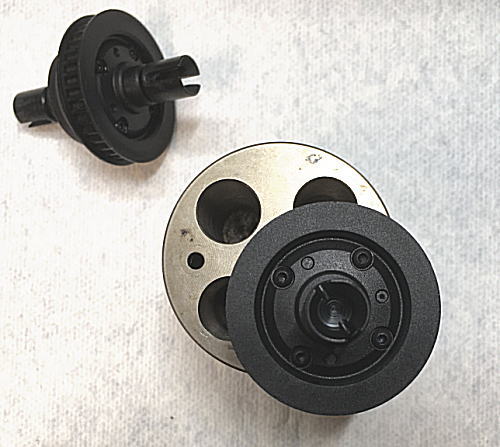

　前後同じものを２個作り、ベアリングをはめておきます。

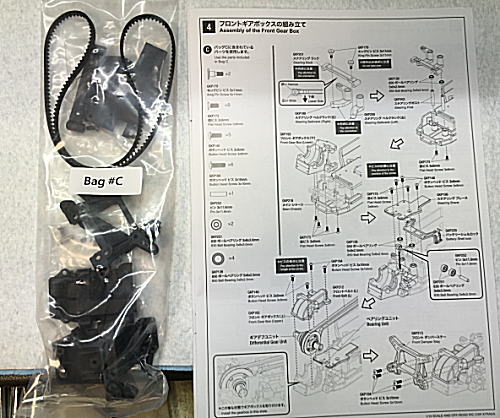

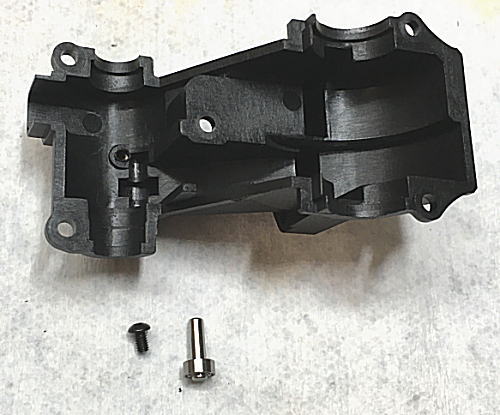

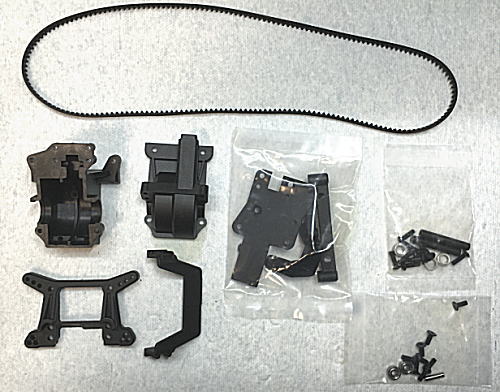

　ＢＡＧ−Ｃ　フロントギアボックスの組立て。

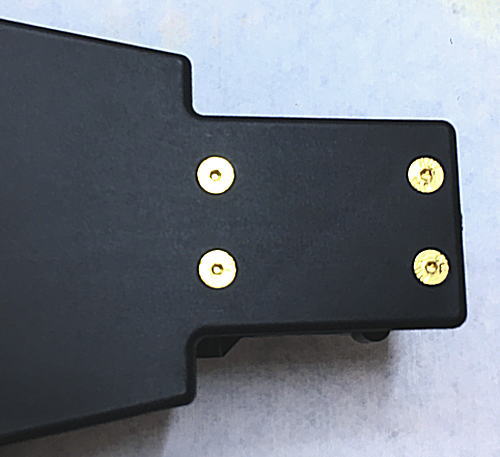

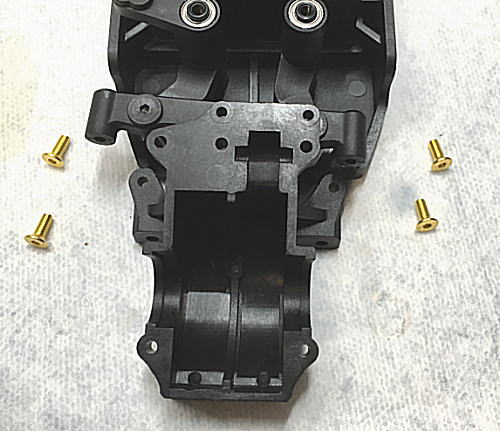

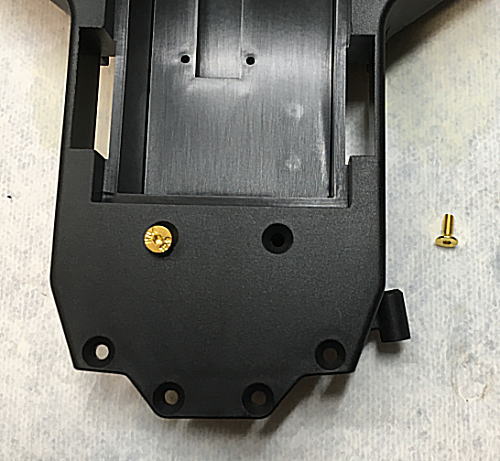

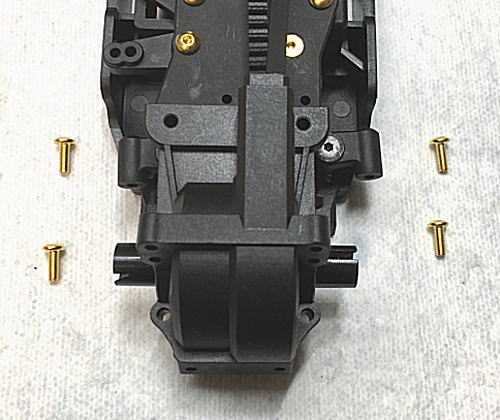

　ビスはゴールドを使用します。

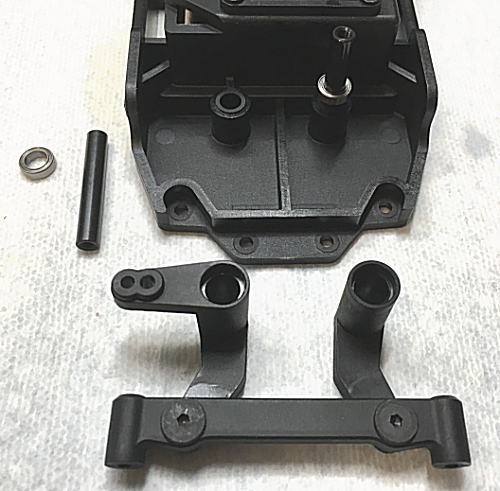

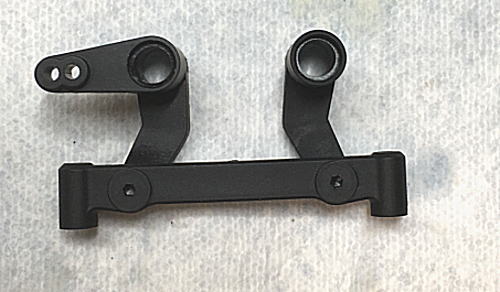

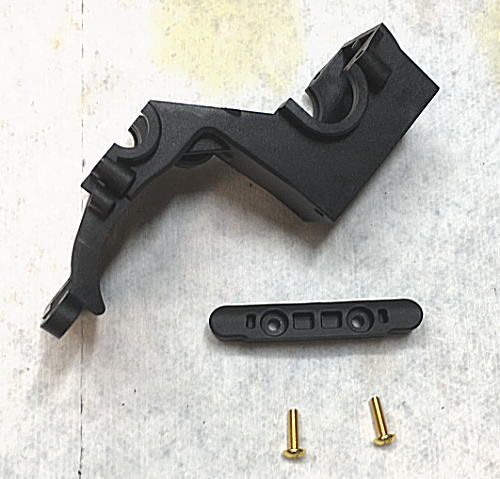

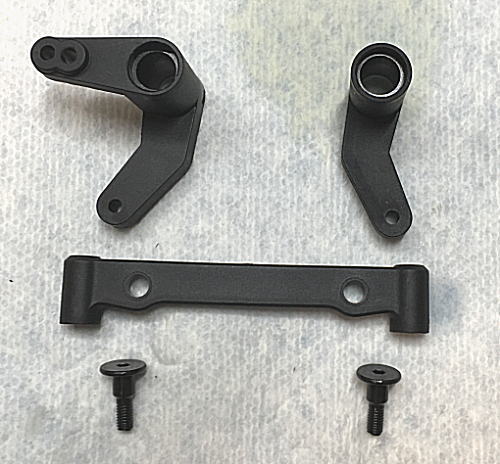

　ステアリングラックの組立て。




　ポストを入れベアリングを入れて取り付けます。

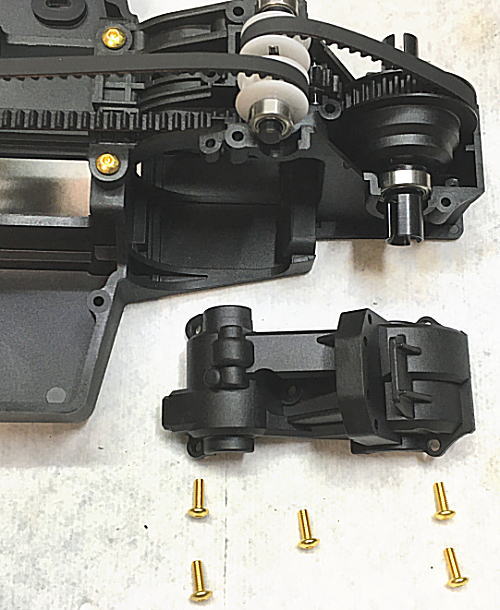

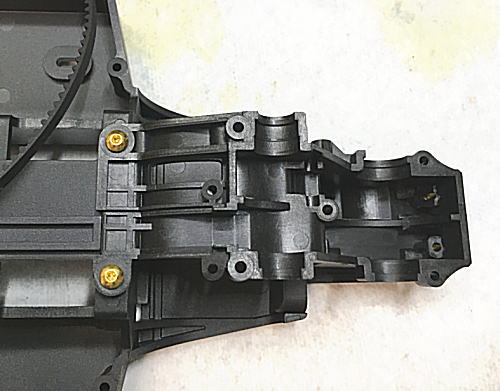

　フロントギアボックスをシャーシに取り付けます。

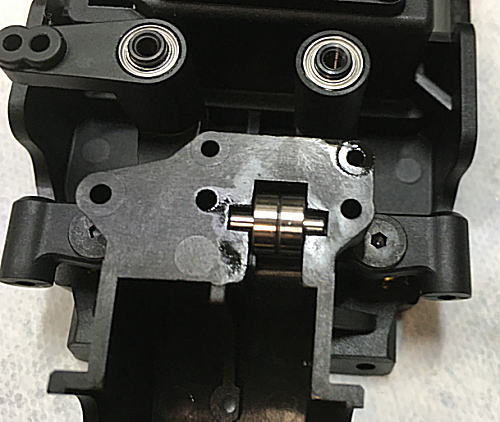

　テンショナーベアリングをはめ込みます。

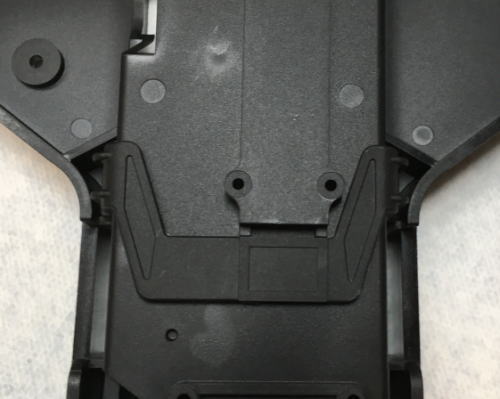

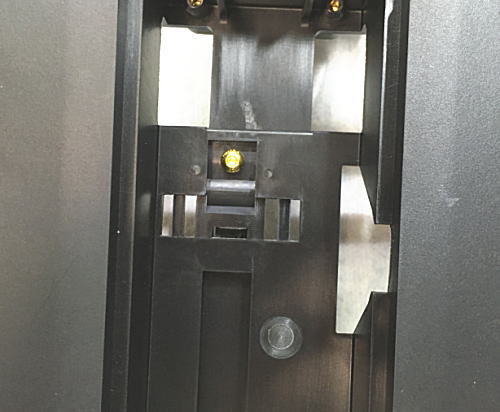

　バッテリーシェルロックを乗せます。これは固定しません。

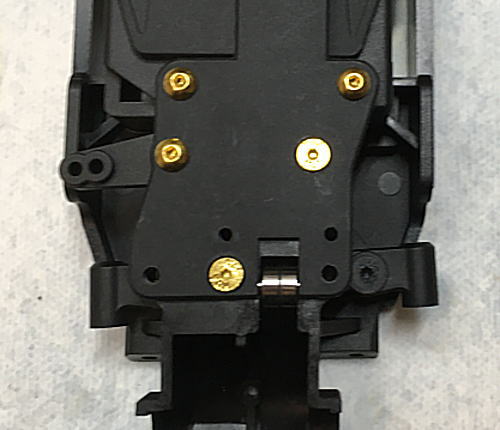

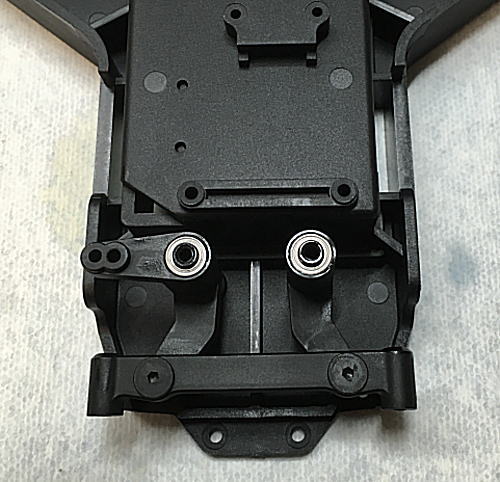

　ステアリングプレートを取り付けます。

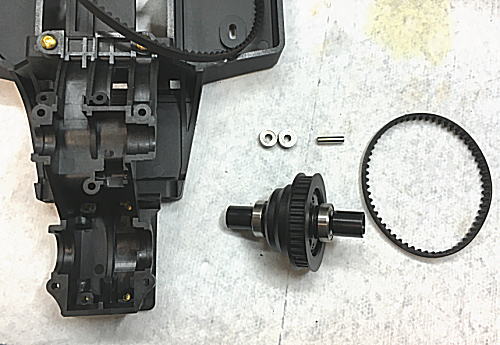

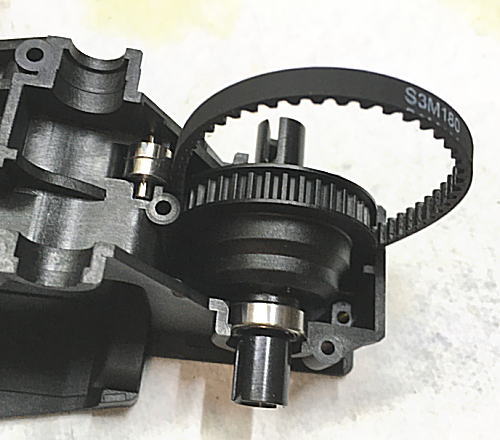

　デフをベルトを通してはめ込みます。

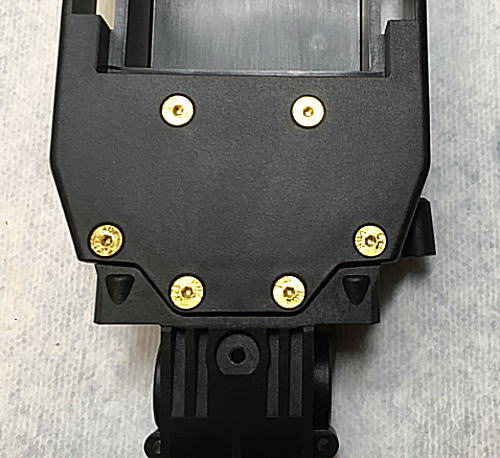

　カバーを取り付けます。

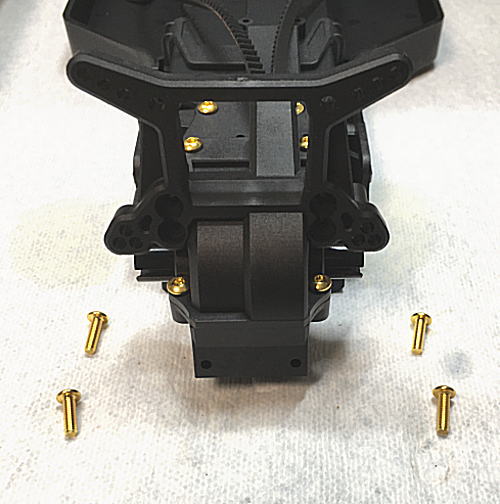

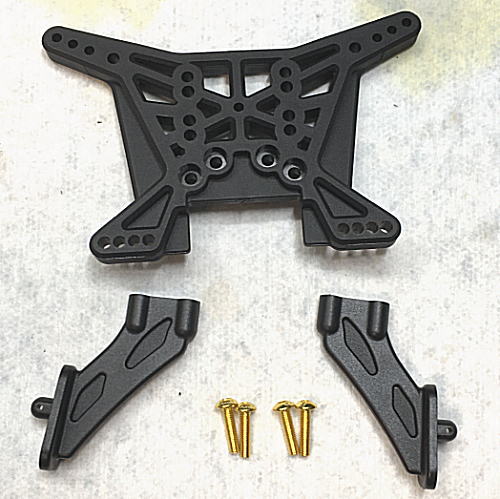

　ショックタワーを取り付けます。

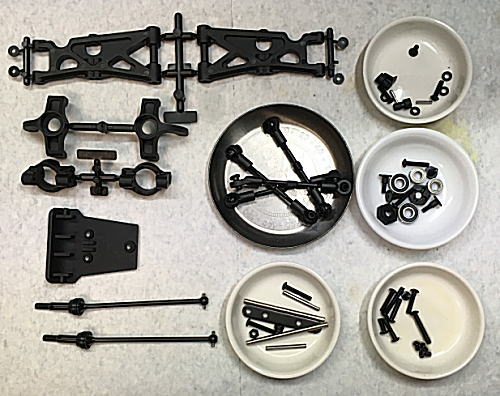

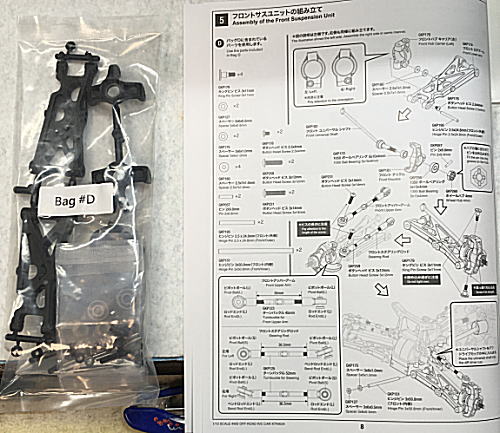

　ＢＡＧ−Ｄ　フロント足回りの組立て。

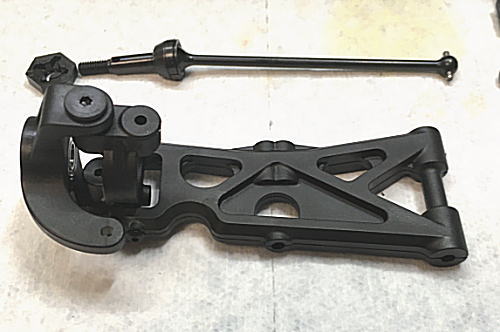

　サスアームにハブキャリアを取り付け。




　ステアルングブロックにユニバールを組み込む






　ユニバーサルとホイールハブをゴールドにする。

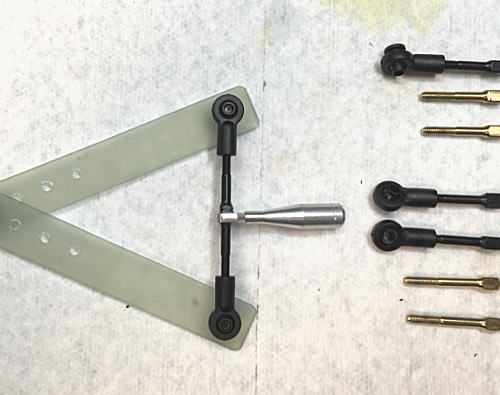

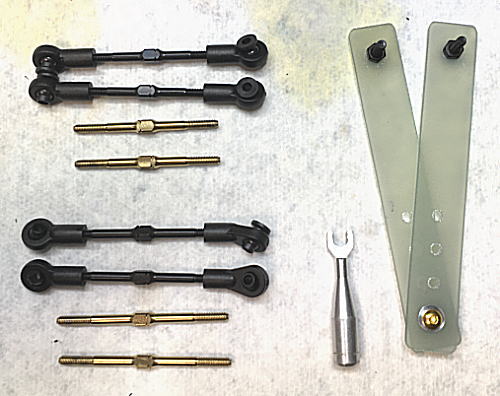

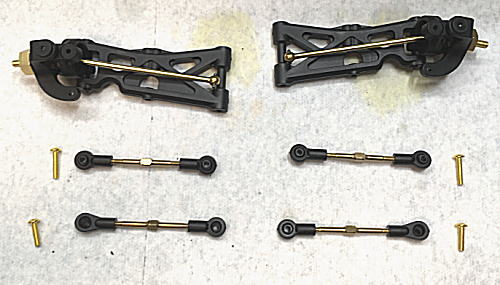

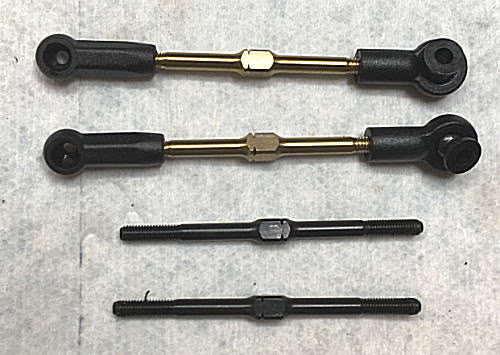

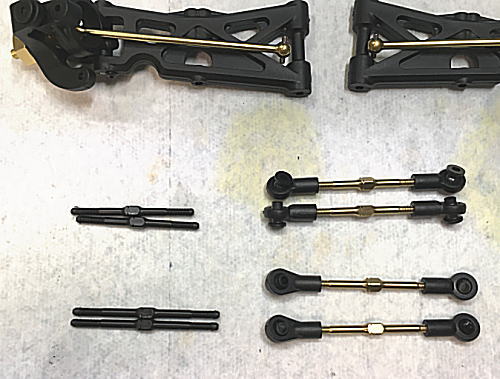

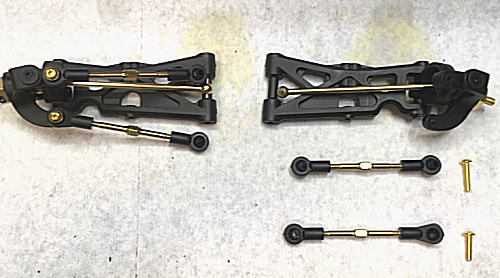

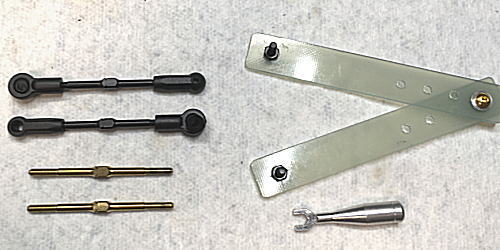

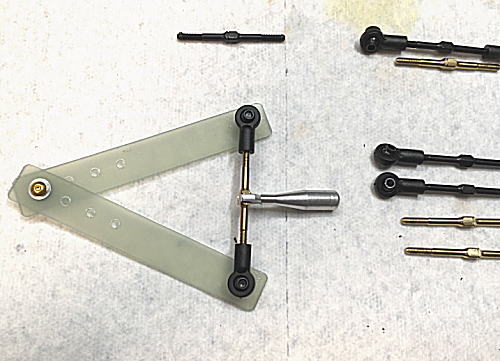

　フロントｉアーム、タイロッドをゴールドに交換。

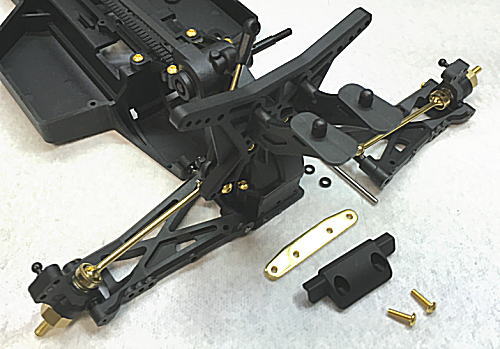

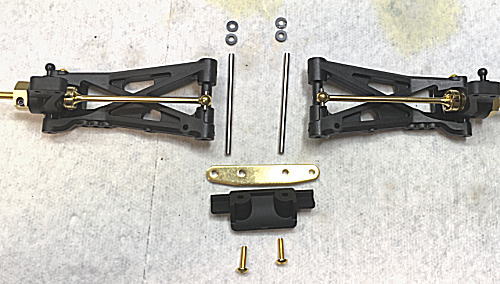

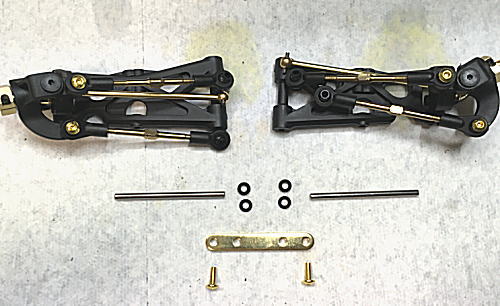

　Ｉアームとタイロッドを取り付け。




　アームをシャーシに取り付け。

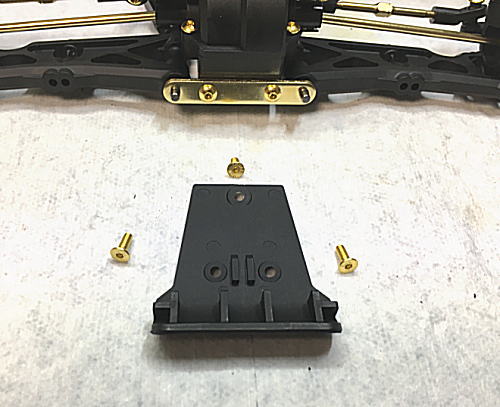

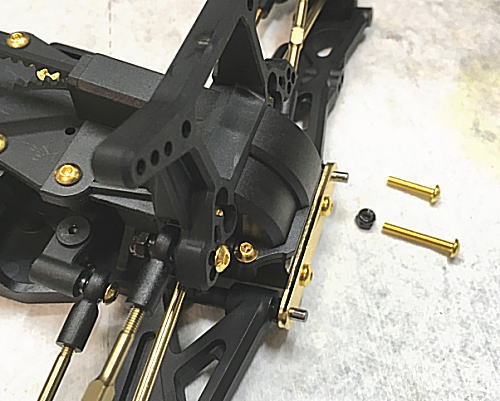

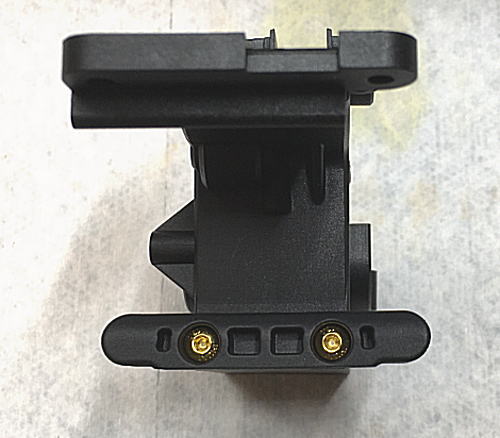

　バンパーを取り付け。

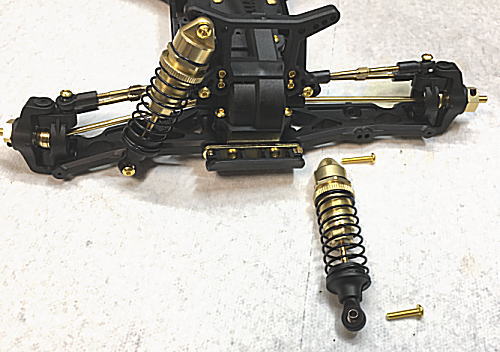

　ダンパーを取り付け。

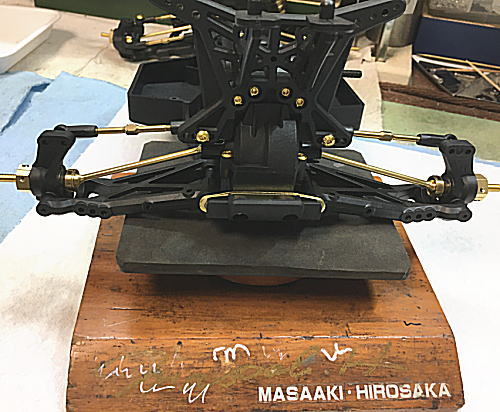

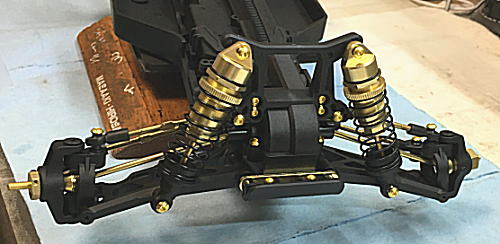

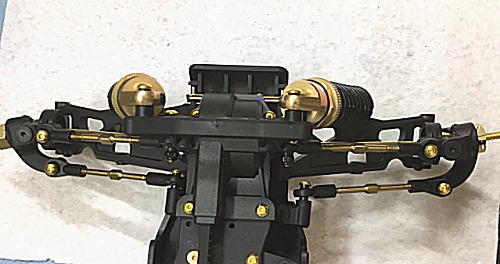

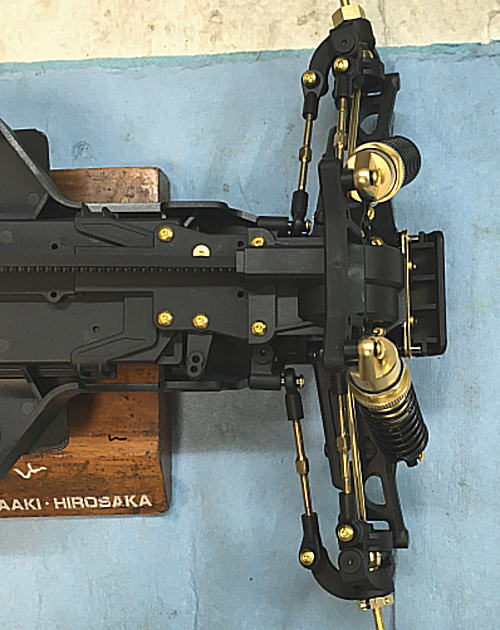

　フロントまわりは完成


　*****************************************************
　****************************************************

　　続き


　ＢＡＧ−Ｅ　ギアボックスとダンパーｽテーの組立て。

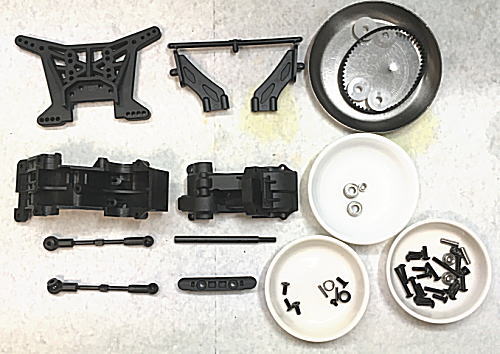

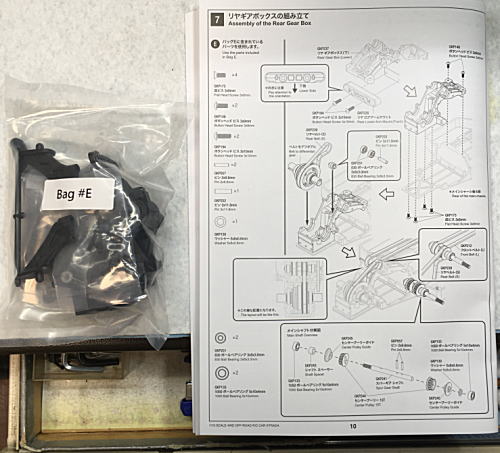

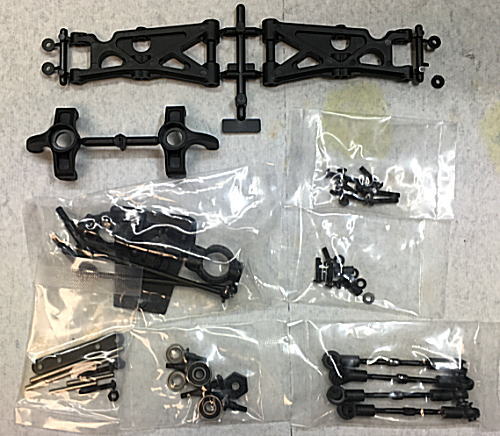

　袋の内容

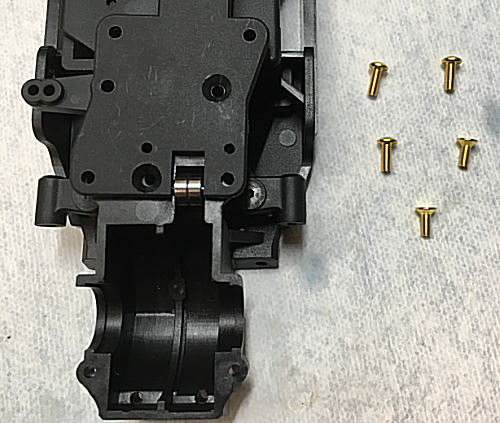

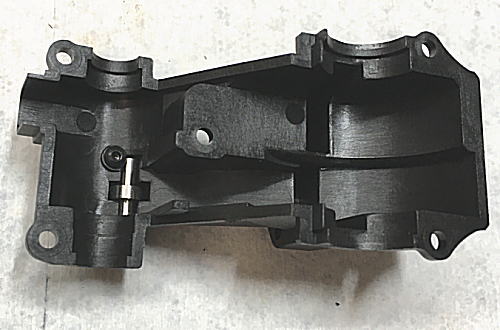

　ギアボックスにサスマウントを取り付け。

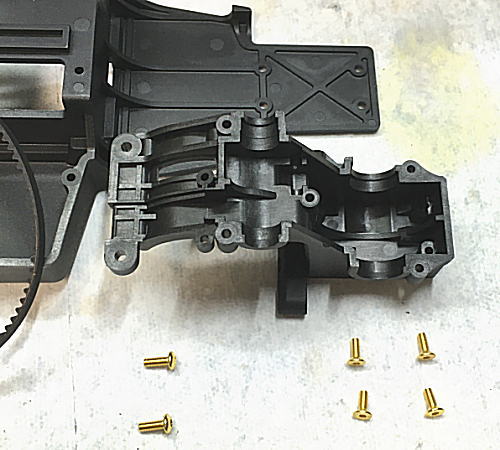

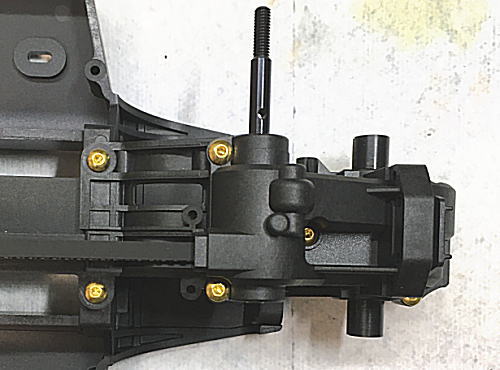

　ギアボックスをシャーシに取り付け。






　デフを取り付ける。

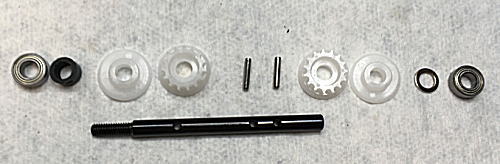

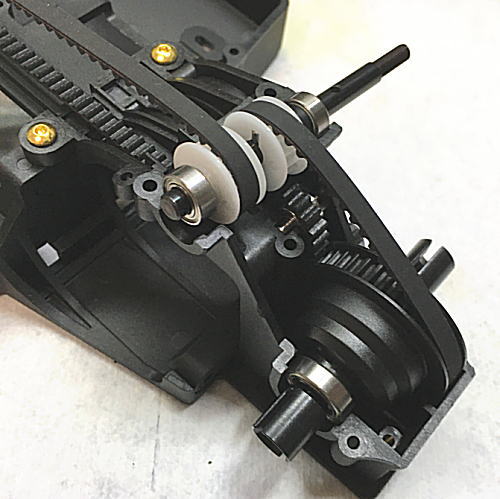

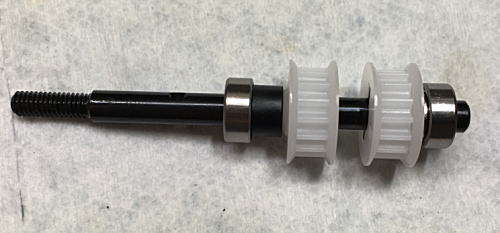

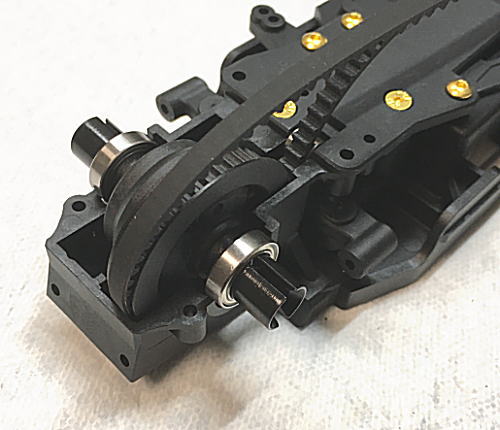

　カウンターシャフトにプーリとベアリングを取り付け。




　ギアボックスにはめ込む。


　テンショナーベアリングを溝にいれ、ビスで固定。




　ギアケースカバーを取り付け。

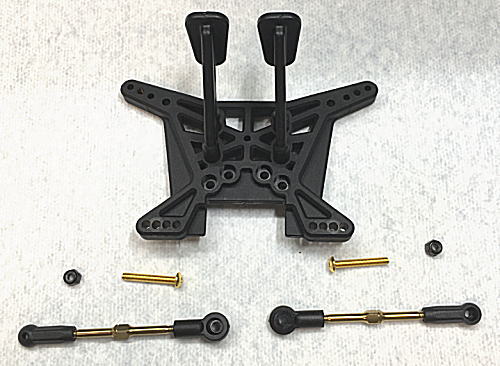

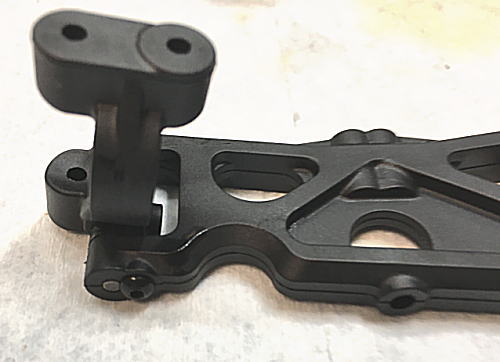

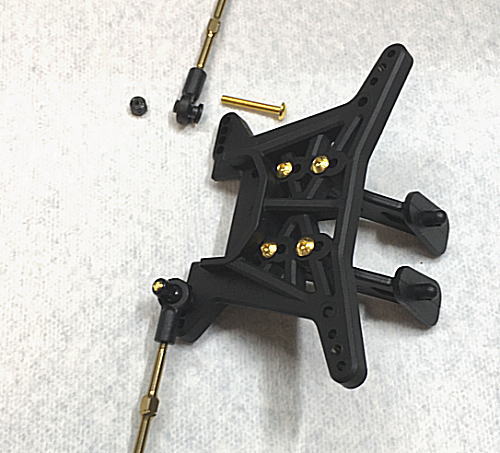

　ショックタワーにウイングマウントを取り付け。




　リアＩアームをゴールドに交換。

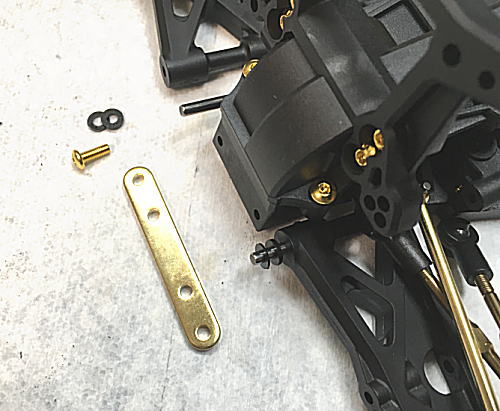

　Ｉアームをショックタワーに取り付け。

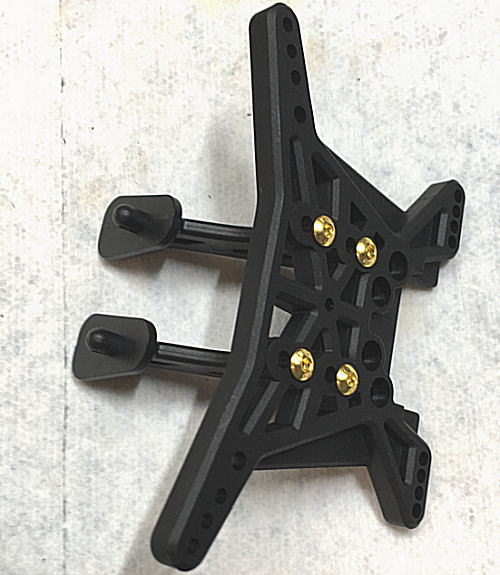

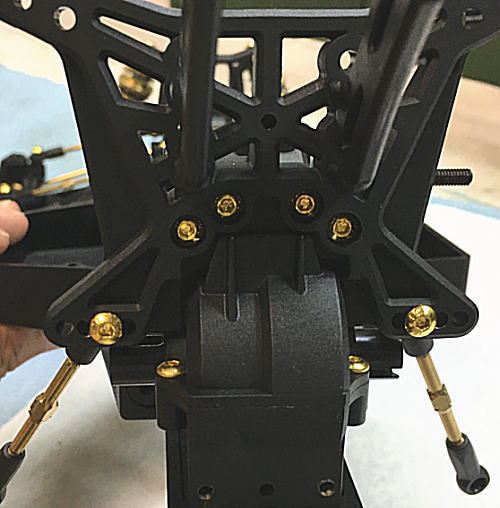

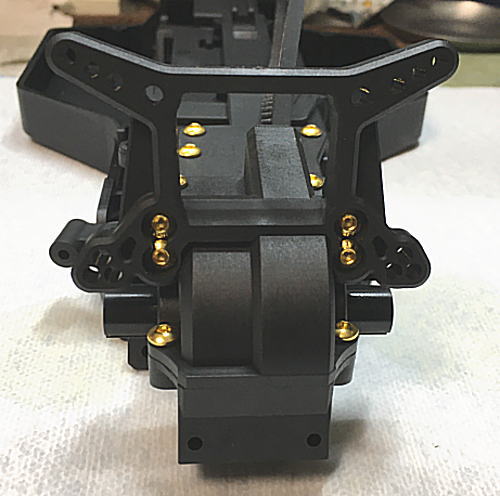

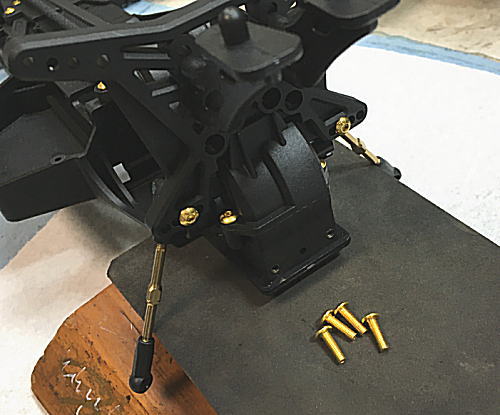

　ショックタワーをギアボックスに取り付け。

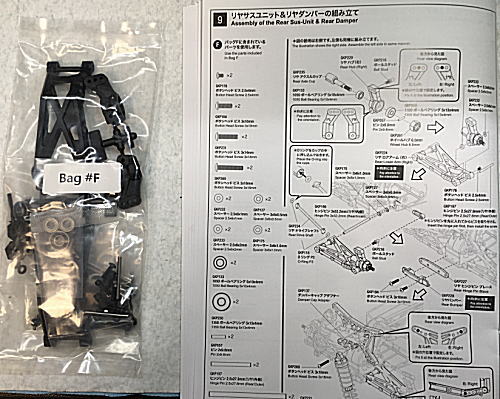

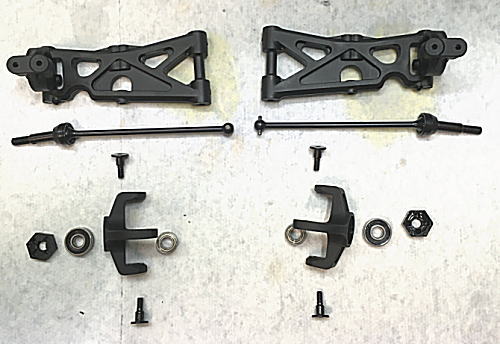

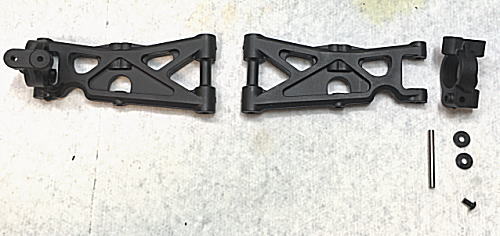

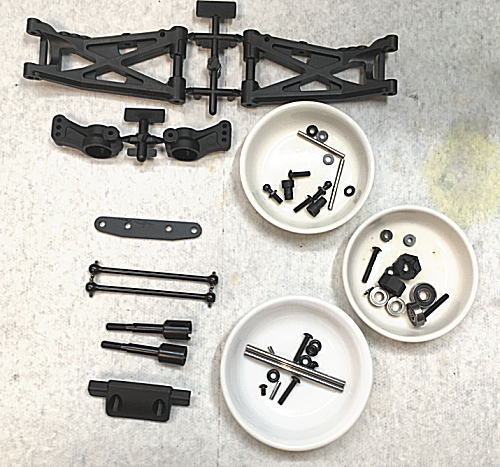

　ＢＡＧ−Ｆ　リアサスアーム等の組立て。

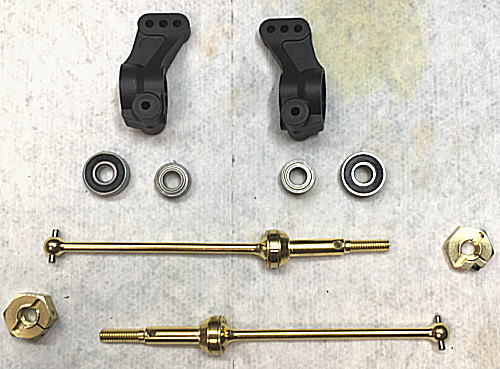

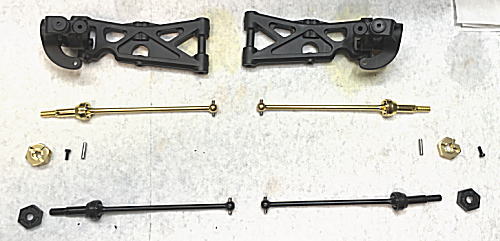

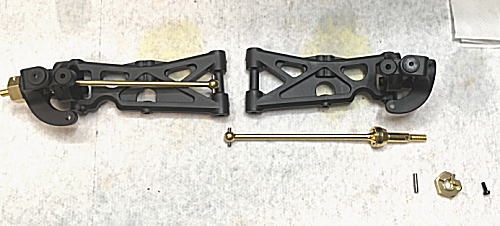

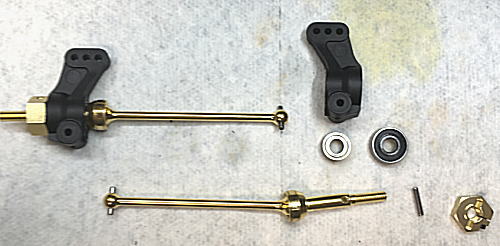

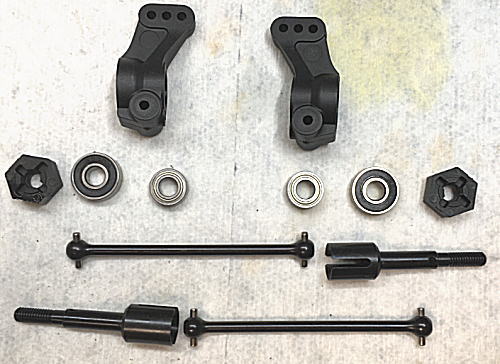

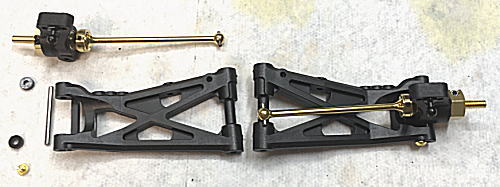

　ユニバーサル、六角ハブをゴールドに交換。

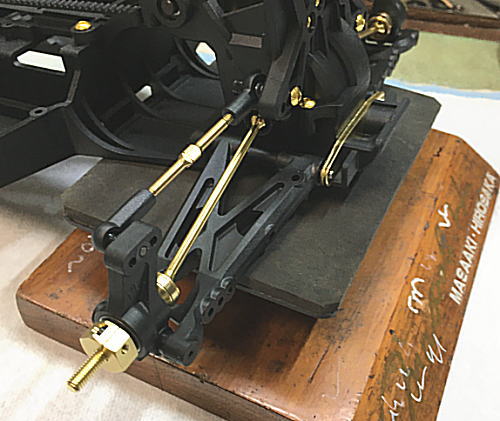

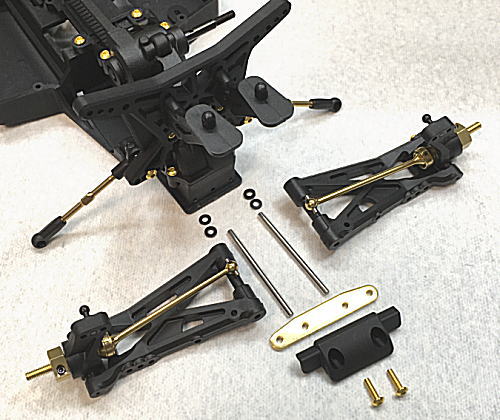

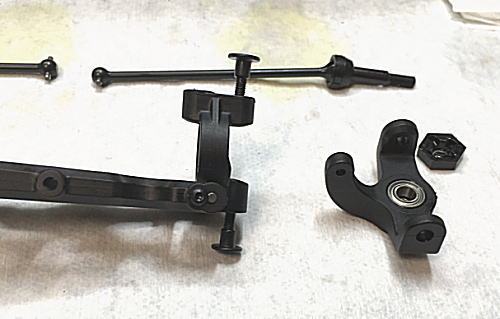

　アームにハブキャリアを取り付け。


　アームをシャｓ−シに取り付け。




　Ｉアームを取り付け。

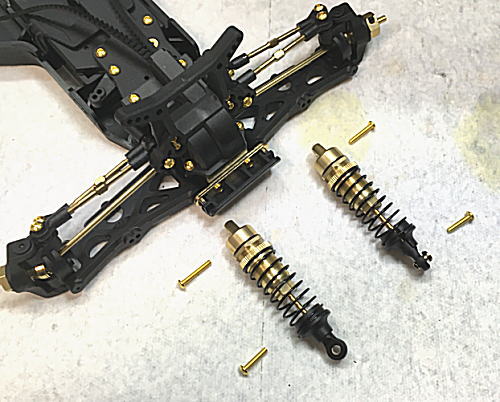

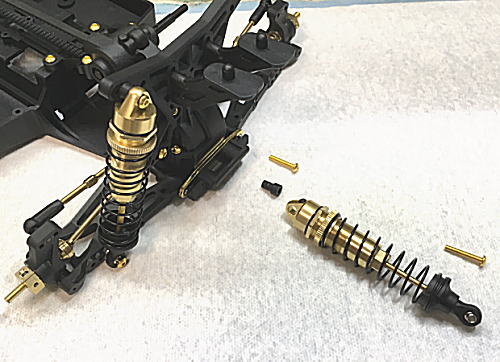

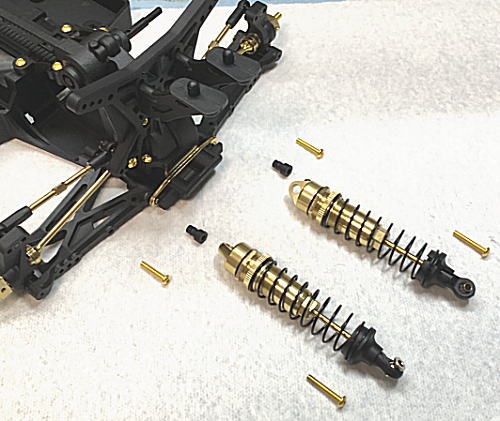

　リアダンパーの取り付け。

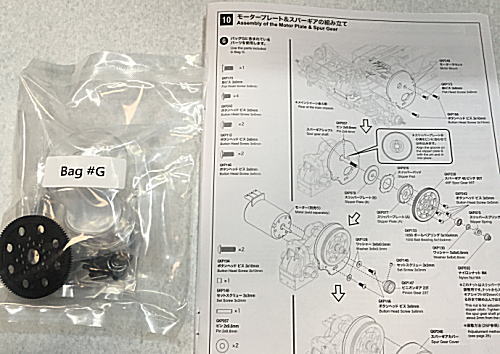

　ＢＡＧ−Ｇ　　スリッパ等。

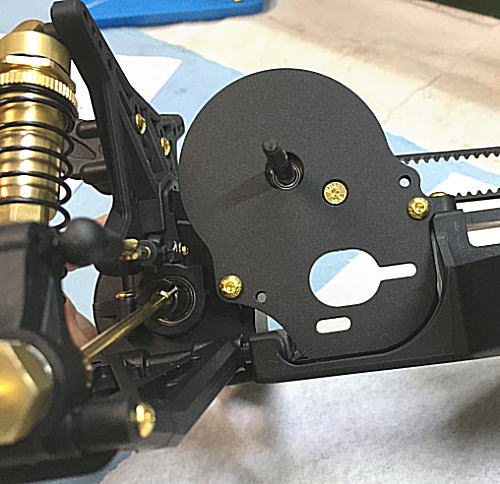

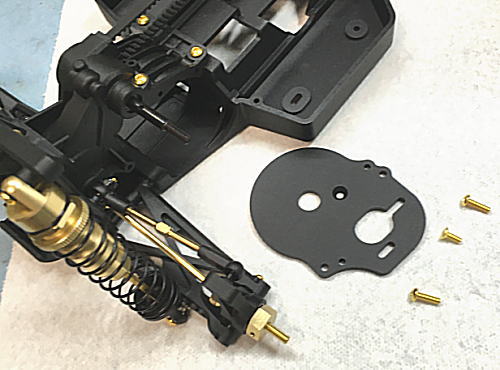

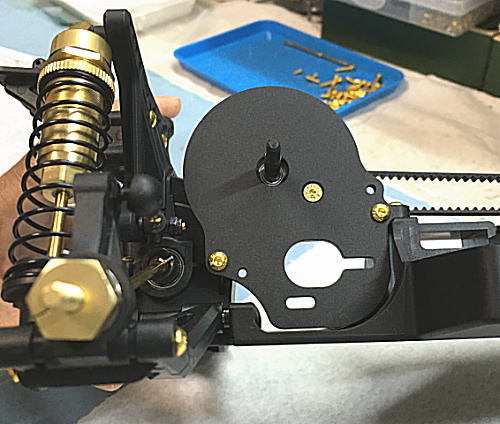

　モータープレートを取り付け。

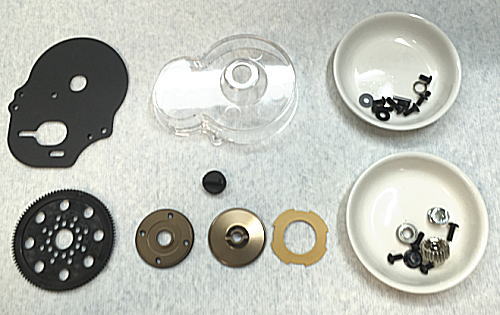

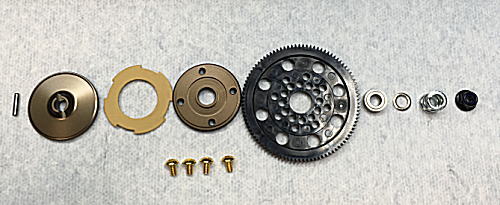

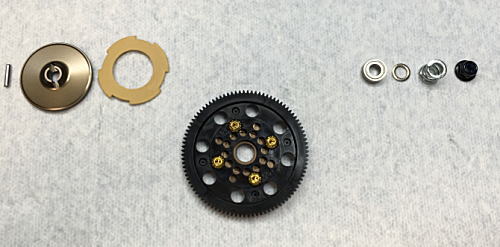

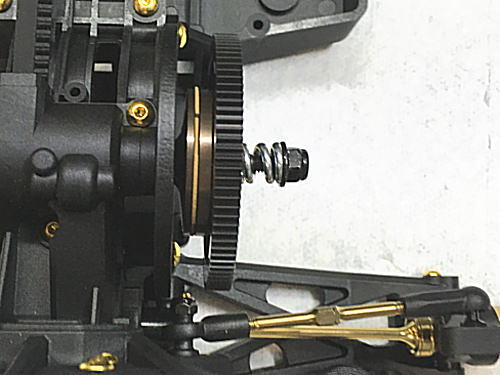

　スパーギア及びスリッパーの組立て。




　スリッパー調節ナットを軽く締めておく。

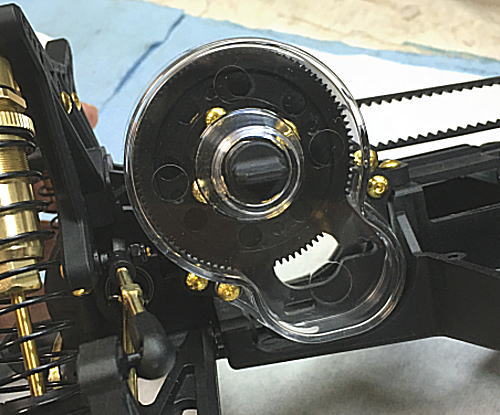

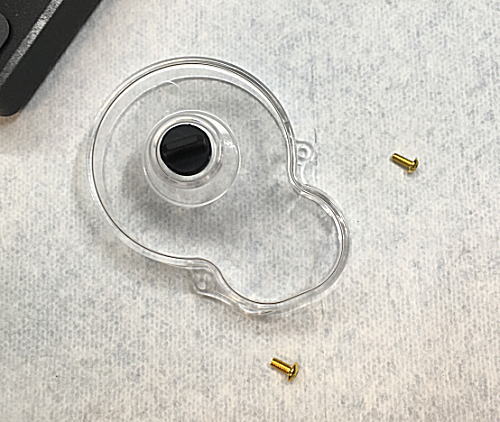

　モーターは跡で取り付ける為にギアカバーを仮付け。

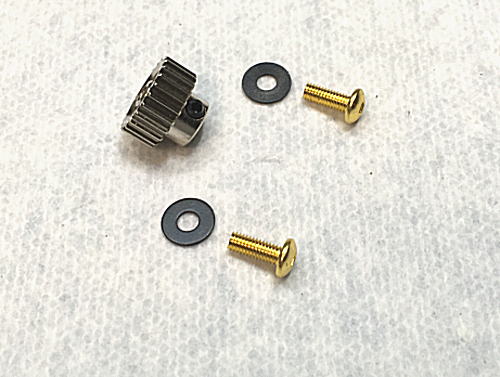

　モーター取り付けビスとピニオン。

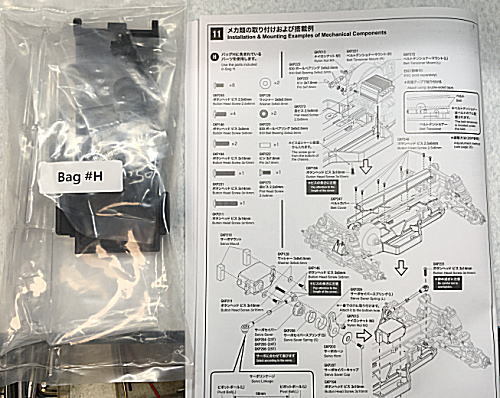

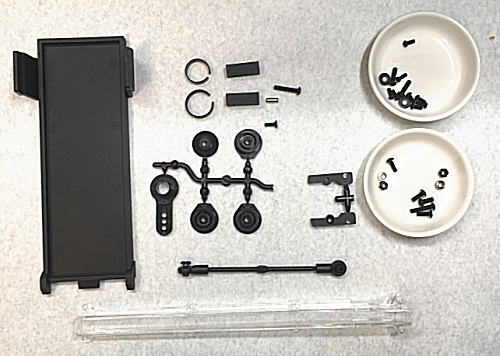

　BAG-H 　サーボセーバーホーンとベルトカバー


　

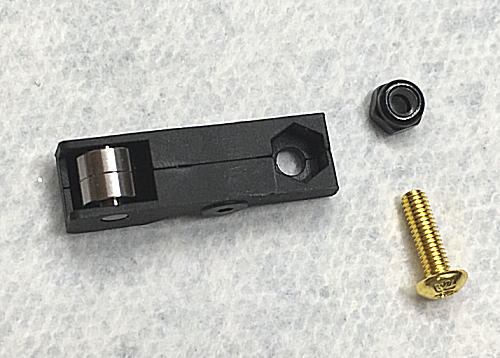

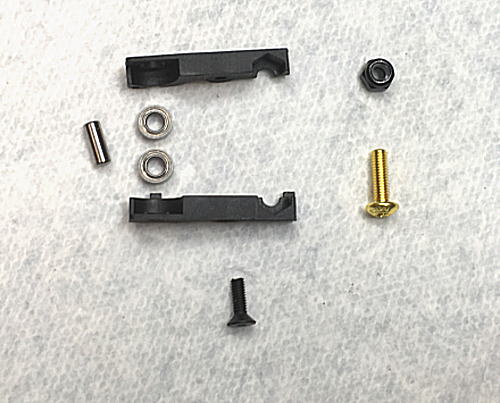

　ベルトテンショナーの組立て。




　テンショナーをシャーシに取り付け。




　ベルトカバーを取り付け。

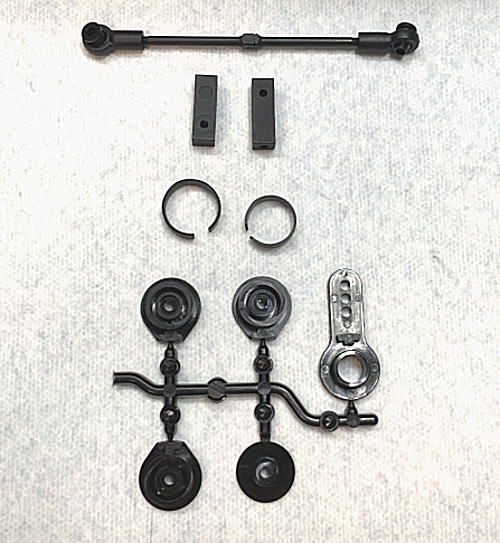

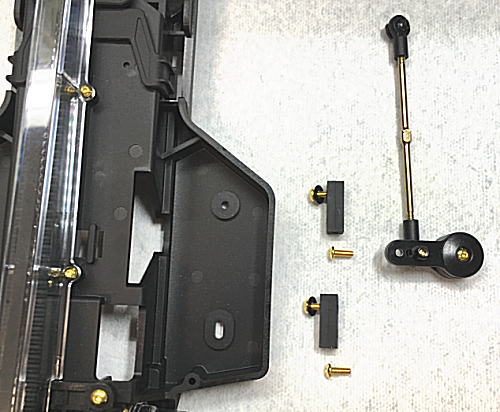

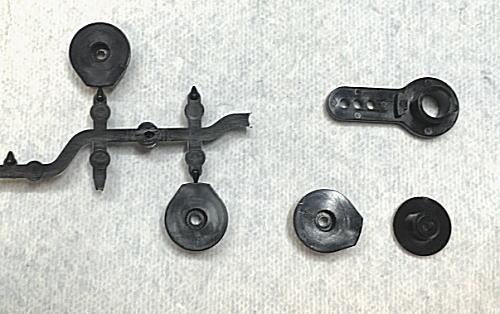

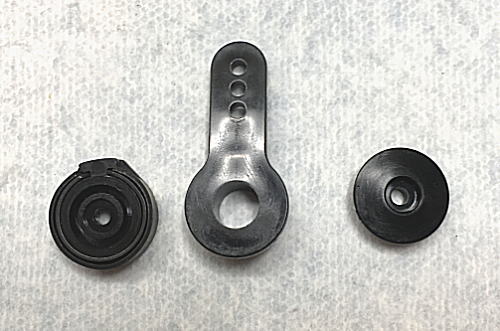

　サーボセーバーの組立て。


　使用するサーボにあわせて、３種の中から選ぶ。




　サーボマウントの取り付け。

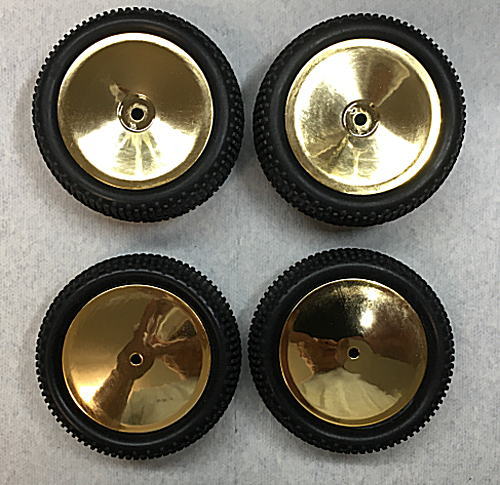

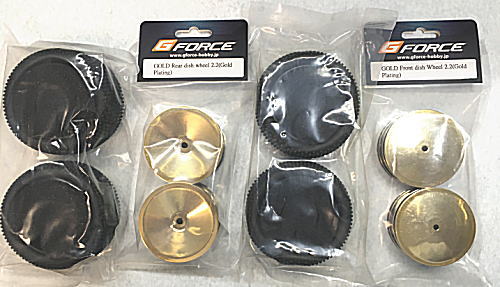

　タイヤの組立て、ホイールはゴールド




　タイヤを取り付け。

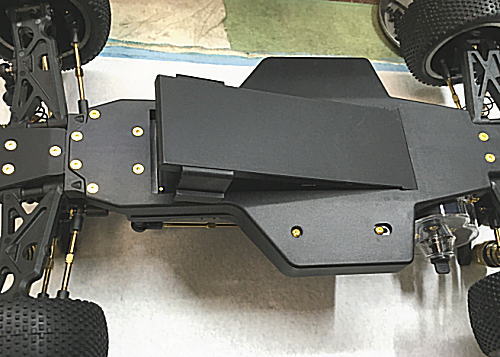

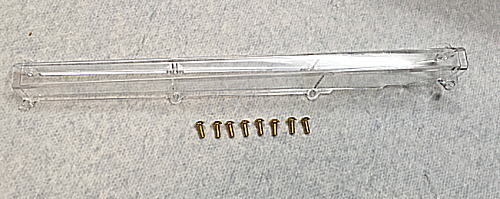

　バッテリーケースカバーを取り付ける。

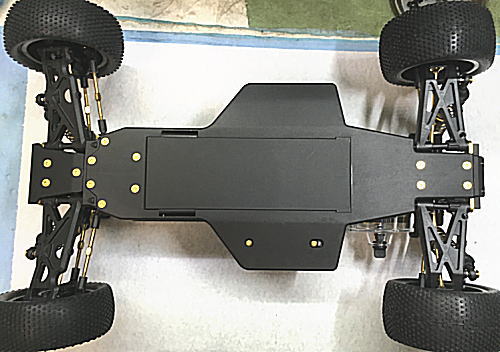

　シャーシ部の組立て完了。

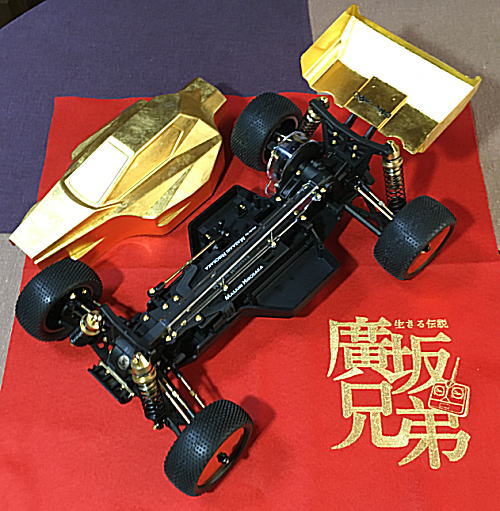

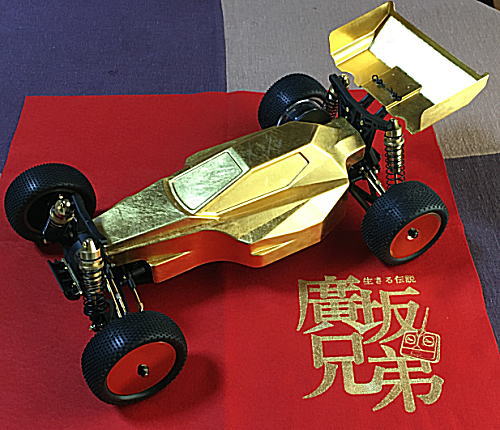

　　ＸＴＲＡＤＡ ＧＯＬＤ ＦＡＭＩＬＹ　組立て終了。


　　つづく．．．．


　*******************************************
